脈沖阻尼器

    脈沖阻尼器又名脈動阻尼器、脈動緩沖器，是消除管路脈動的常用元件，是計量泵必須配備的附件。榮興脈動阻尼器能夠平滑由柱塞泵、隔膜泵等容積泵引起的管路脈動和系統的水錘現象。它由耐腐蝕的隔膜將氣體與管路中的液體隔離，通過氣室容積的變化平滑管路脈動。

主要功能

1、減小除去水錘對系統的危害。

2、減小流速波動的峰值。

3、保護管路、彎頭、接頭不受壓力波動的沖擊。

4、為計量泵創造良好的工作環境并改善泵的工作性能。

5、允許系統使用更小的管徑，降低成本。

6、和背壓閥等配合使用可以使管路的壓力波動接近為零。

7、降低系統的能耗。

    材質有304、316、內襯式及PVC等，我公司備有以下型號的產品，可供客戶選擇，若有特殊需求，可單獨訂購。

    膜片式脈沖阻尼器分為上下殼體，中間由聚四氟乙烯＆橡膠復合膜片分隔，是最常用的脈沖阻尼器。最大的優點就是隔膜將預充氣體和管路中的液體分開，方便維護，在合適的選型、充壓條件下，能夠減少絕大多數的脈沖。我公司生產的膜片式脈沖阻尼器PVC材質的最大耐壓為1.0MPa，不銹鋼材質最大耐壓一般為2.5MPa，最高耐壓5.0MPa。

容積選型方法：每次沖程的容積數（毫升）乘以10，即得到能減小90%脈沖的最小容積。

設計特點 DESIGN FEATURES

    ?膜片式結構，介質和壓縮氣體分離，保證長期穩定運行

    ?接觸介質部分只有下殼體和膜片，常規膜片采用橡膠襯四氟形式，四氟做過多向滾壓處理，耐腐蝕性好，使用壽命高

適用范圍 TYPICAL APPLICATIONS

    ?化工、水處理、實驗室、石油行業

    ?腐蝕性液體

特性參數:

    ?PVC材質耐壓1.0-1.6MPa，不銹鋼（碳鋼材質）耐壓有2.5MPa、5MPa和10MPa

    ?安全測試壓力： 1.5 倍的最大輸入壓力

    ?適用溫度:普通膜片-5℃至+80℃)；

材質:

    ?殼體材質：PVC、SS304、SS316L、PVDF、PP、碳鋼等（可按要求定做）

    ?膜片材質：橡膠襯四氟

 購買膜片式脈沖阻尼器時，請?zhí)峁┮韵聰?shù)據：
        1、 膜片式脈沖阻尼器的容積、材質、連接方式（或提供泵的流量、壓力、介質、材質，由我公司為您提供精確選型）
       最好能同時告知輸送的介質、溫度。

膜片式脈沖阻尼器規格及安裝尺寸

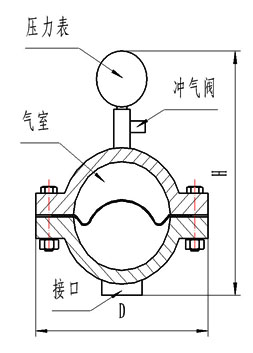

型號	實際容積L	額定壓力MPa	材質	外形尺寸		聯接方式	膜片式脈沖阻尼器結構圖
				高㎜	直徑㎜
RXMZ-P0.35/1.0	0.35	1.0	PVC	235	Φ142	RC1/2"
RXMZ-P0.6/1.0	0.6	1.0	PVC	250	Φ174	RC3/4"
RXMZ-P1.0/1.0	1.0	1.0	PVC	310	Φ210	RC1"
RXMZ-P2.0/1.0	2.0	1.0	PVC	380	Φ260	RC1+1/4"
RXMZ-S0.35/2.5（5.0）	0.34	2.5/5.0	304/316L/碳鋼 （可內襯ECTFE）	220	Φ140	RC1/2"
RXMZ-S0.6/2.5（5.0）	0.6	2.5/5.0	304/316L/碳鋼（可內襯ECTFE）	230	Φ170	RC3/4"
RXMZ-S1.0/2.5（5.0）	0.95	2.5/5.0	304/316L/碳鋼（可內襯ECTFE）	250	Φ215	RC1"
RXMZ-S2.0/2.5（5.0）	2.0	2.5/5.0	304/316L（可內襯ECTFE）	300	Φ240	RC1+1/4"
RXMZ-S4.0/2.5（5.0）	4.2	2.5/5.0	304/316L（可內襯ECTFE）	340	Φ260	RC1+1/4"
RXMZ-S6.0/2.5	6.0	2.5	304/316L	380	Φ320	RC2"
連接口徑可根據要求定做
